波紋管補償器的挑選有哪些技巧？
作者：泵閥 來源：補償器 發布時間：2025-07-10

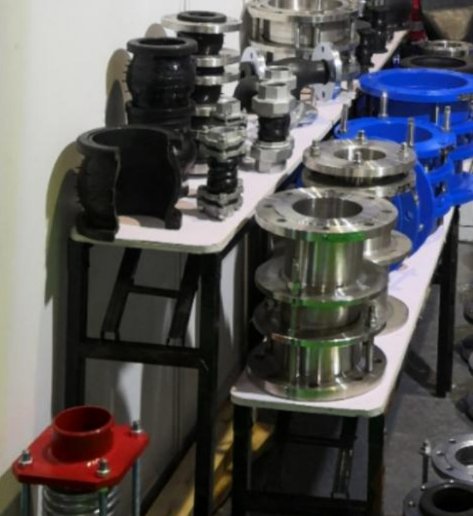

補償器習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。 屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。供熱上，為了防止供熱管道升溫時，由于熱伸長或溫度應力而引起管道變形或破壞，需要在管道上設置補償器，以補償管道的熱伸長，從而減小管壁的應力和作用在閥件或支架結構上的作用力。
補償器采用矩形截面，圓角波形，管道中單個膨脹節承受二維方向位移。由2個膨脹節組成的肘接管道可承受三維方向位移。矩形圓角金屬波紋膨脹節有全高、半高型、按照煙道尺寸，應力應變要求用戶可多波節選用。
1、每波大允許膨脹量：全高型△α=±24mm半高型△α=±12mm。
2、擋灰板：對風道或少塵的管道可以不采用，對多塵的煙道應采用檔灰板。
3、為減少波紋管的波節數，應考慮冷拉50%。
4、補償器適用于截面面積小于4.6平方米以及煙風道外形尺寸中有一邊小于1.5m但大于0.6mm的場合。標準全高型波紋補償器適用于所有的煙風道。
5、用戶根據管系熱位移情況選定了合適的補償器以后，至少還得提供管內的流通介質，煙風道的設計壓力，運行時的高溫度，煙風道橫截面的外形尺寸(長、寬)所選用的波形(全高216mm、半高108mm)和波數(單個波紋單波數不超過6波)，以便進行補償器的結構設計和制造。
